Jim Kirk's Stealth Bomber Vboxx shim fabrication

Using a stock 316 stainless steel 0.2 mm thick shim purchased from McMaster Carr. ID=20 mm OD=28 mm as purchased.

1 / 8

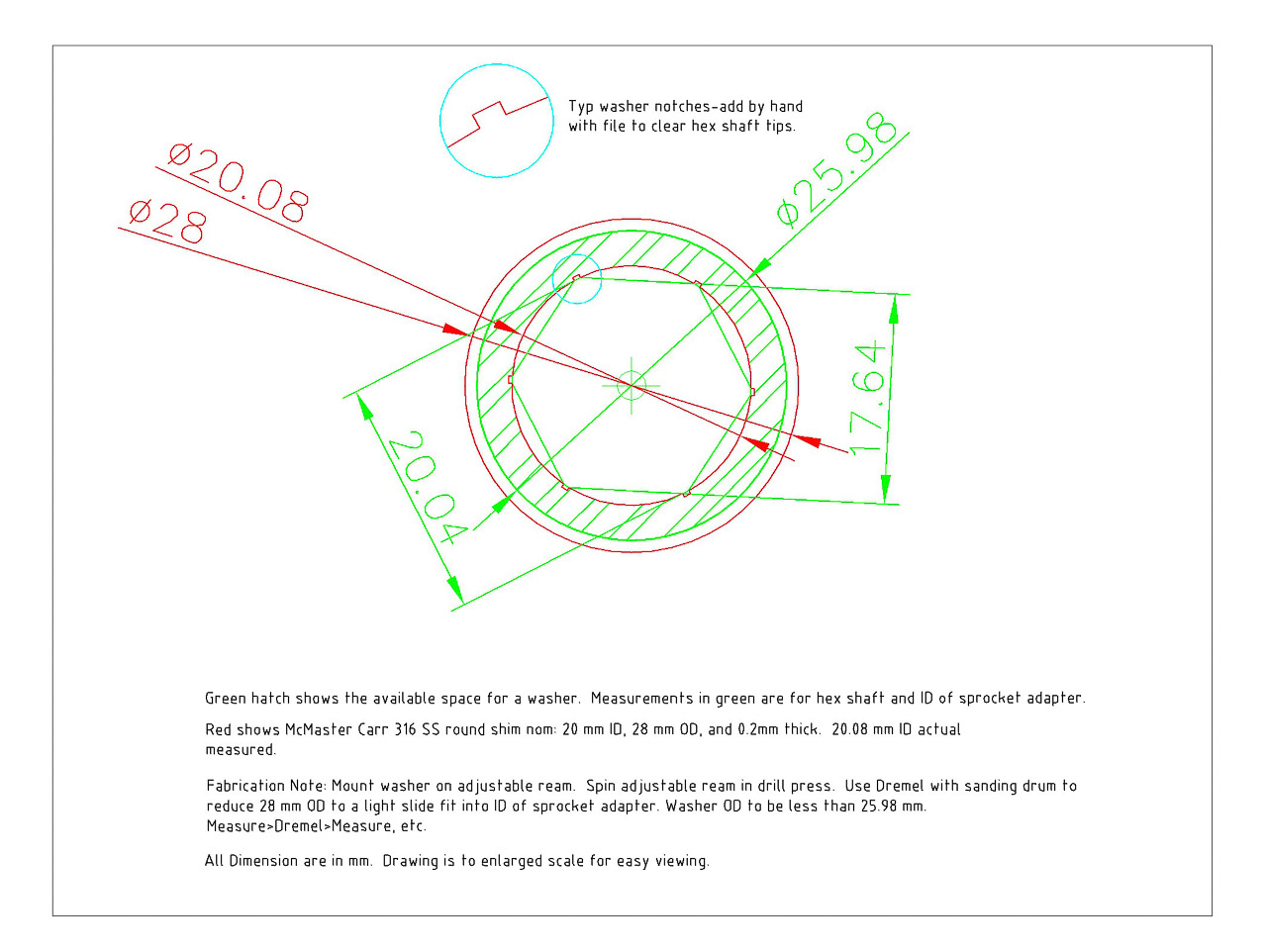

PDF drawing of shim click here
